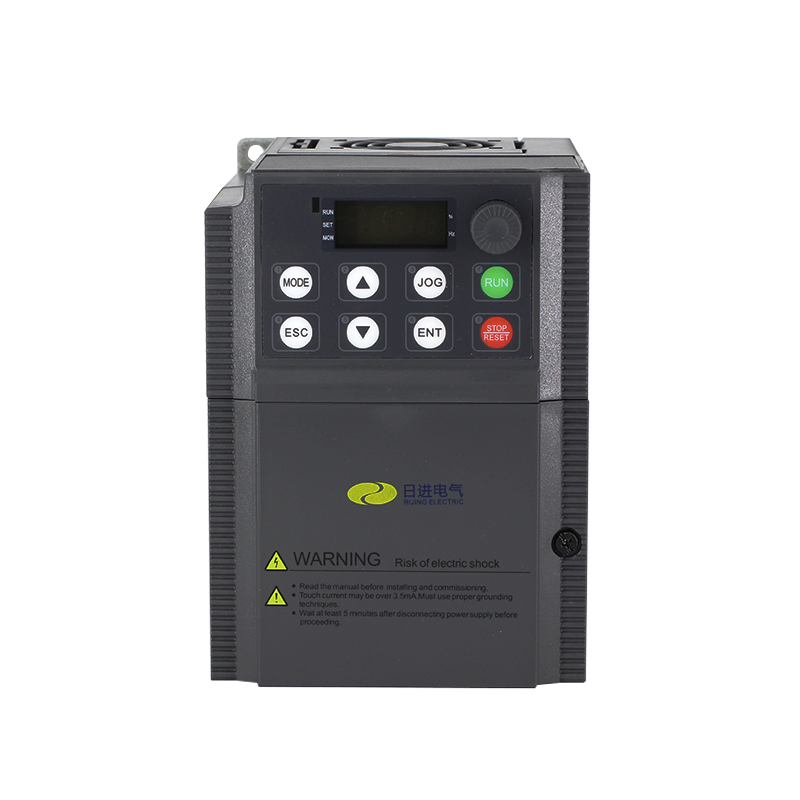

RJS200系列-智能交流变频器
型号说明：
|
|
现有型号：
| RJS200-0R4G-S | RJS200-0R75G- S2 | RJS200-1R5G- S2 | RJS200-2R2G- S2 |
| RJS200-0R75G/1R5P-T4 | RJS200-1R5G/2R2P-T4 | RJS200-2R2G/3RP-T4 | RJS200-4RG/5R5P-T4 |
| RJS200-5R5G/7R5P-T4 | RJS200-7R5G/11RP-T4 | RJS200-11RG/15RP-T4 | RJS200-15RG/18R5P-T4 |
| RJS200-18R5G/22RP-T4 | RJS200-22RG/30RP-T4 | RJS200-30RG/37RP-T4 | RJS200-37RG/45RP-T4 |
| RJS200-45RG/55RP-T4 | RJS200-55RG/75RP-T4 | RJS200-75RG/90RP-T4 | RJS200-90RG/110RP-T4 |
| RJS200-110RG/132RP-T4 | RJS200-132RG/160RP-T4 | RJS200-160RG/185RP-T4 | RJS200-185RG/200RP-T4 |
| RJS200-200RG/220RP-T4 | RJS200-220RG-T4 | RJS200-250RG/280RP-T4 | RJS200-280RG/315RP-T4 |
| RJS200-315RG/350RP-T4 | RJS200-350RG-T4 | RJS200-400RG-T4 | RJS200-500RG-T4 |
规格参数：
| 项目 | 说 明 | |
| 电源输入 | 额定电压 | S2（单相220V级）：单相交流，（200-240）V |
| T4（三相400V级）：三相交流，（380-480）V | ||
| 额定频率 | 50/60Hz ± 5% | |
| 功率输出 | 输出电压 | 0-100%输入电压 |
| 额定输出电流 | 依型号而不同，详见标准规格 | |
| 过载能力 | 重载（G）：150%额定输出电流60s，200%额定输出电流2s | |
| 轻载（P）：120%额定输出电流60s | ||
| 控制性能 | 控制方式 | 恒转矩V/f，二次方负载V/f，无PG矢量控制，节能模式 |
| 频率设定方式 | 外部端子（包括逻辑多段速、模拟输入、UP/DOWN 给定）、键盘面板、串行通信 | |
| 命令给定方式 | 外部端子（即逻辑输入）、键盘面板、串行通信 | |
| 频率设定精度 | 键盘面板、UP/DOWN给定：0.1Hz | |
| 模拟给定、串行通信：10bit（0.05Hz/50Hz) | ||
| 低频转矩 | 无PG V/f控制：150%额定转矩/3Hz | |
| 无PG矢量控制：150%额定转矩/0.5Hz | ||
| 速度控制范围 | 无PGV/f控制 1：40 | |
| 无PG矢量控制 1：200 | ||
| 速度控制精度 | 无PGV/f控制 ±2% | |
| 无PG矢量控制 ±0.2% | ||
| 加减速时间 | 0-3200.0秒 | |
| 开关频率 | 1.5kHz～12kHz,可根据结温自动降低开关频率 | |
| 编程方法 | 兼容传统PLC的编程平台 | |
| 高级语言（C /Python） | ||
| 其他编程平台 | ||
| 自带控制电源 | 输出电压 | 5VDC±5%（1路），24VDC±5%（1路） |
| 最大负载 | 5V：最大电流10mA，用于基准电位器 | |
| 24V：最大电流100mA，用于逻辑输入口 | ||
| 通信端口 | 硬件接口协议 | RS232 1ch / RS485 1ch |
| 软件通信协议 | RS232：应用程序下载 | |
| MEWTOCAL协议从站 | ||
| RS485：MODBUS 从站（用于外部控制变频器） | ||
| MEWTOCAL协议从站 | ||
| 通用 ASCII 码通信 | ||
| DI输入点 | 数量 | 本体：11kW（含）以下：6 |
| LI1~LI4（变频器和PLC控制均可使用） | ||
| AI1、AI2可配置成逻辑输入端口（仅可用于变频器控制） | ||
| 15kW（含）以上：8路，LI1~LI8 | ||
| 扩展：根据扩展板功能决定 | ||
| 类型 | 正逻辑（Source） 或 负逻辑（Sink） | |
| 输入电压 | 24VDC | |
| 功能选择 | 仅用于变频器控制（正向、反向、运行、故障复位、多段速等多种功能） | |
| PLC开关量输入 | ||
| DO 输出点 | 数量 | 11kW（含）以下：2路， |
| 脉冲信号输出（LO-CLO）(仅可用于变频器功能输出) | ||
| 继电器输出1（T1A、T1B、T1C） | ||
| 15kW（含）以上：3路 | ||
| 脉冲信号输出（LO-CLO）(仅可用于变频器功能输出) | ||
| 继电器输出1、2（T1A-T1B-T1C、T2A-T2B-T2C） | ||
| 触点容量 | T1A常开，T1B常闭，T1C公共点 | |
| T2A常开，T2B常闭，T2C公共点 | ||
| 触点容量：T1A、T2A：5A 250VAC，5A 30VDC | ||
| T1B、T2B：3A 250VAC，3A 30VDC | ||
| 脉冲信号输出 | 集电极开路，输出频率、输出电流、速度给定等多种输出功能 | |
| 继电器功能选择 | 仅用于变频器控制（变频器故障、报警、设定频率到达等多种功能） | |
| PLC开关量输出 | ||
| 模拟量输入 | 输入范围 | AI1：电压量程：0~+5V，0~+10V，输入阻抗 30k |
| 电流量程：0~20mA，输入阻抗 250Ω | ||
| AI2：电压量程：0 ~ +10 V，输入阻抗30k，或PTC探头输入 | ||
| 精度 | 10bit | |
| 功能选择 | 仅可用于变频器控制（频率信号给定、反馈信号给定、温度监测等） | |
| PLC模拟量输入 | ||
| 面板电位器输入 | 精度 | 10bit |
| 功能选择 | 变频器控制（频率信号给定） | |
| PLC模拟量输入 | ||
| 模拟量输出 | 数量 | 11kW（含）以下：1路，AO1 |
| 15kW（含）以上：2路，AO1、AO2 | ||
| 输出范围 | 电压范围：0 ~ +10 V ，最小负载阻抗 470Ω | |
| 电流范围：x~ 20 mA ，最大负载阻抗 700Ω | ||
| 精度 | 10bit | |
| 功能选择 | 变频器相关信息（输出频率、输出电流、速度给定、串行输出数据等多种功能） | |
| PLC模拟量输出 | ||
| 结构 | 防护等级 | IP20 |
| 全机三防处理（防霉菌、防潮湿、防盐雾） | ||
| 冷却方式 | 强制风冷 | |
| 环境 | 安装场所 | 室内 |
| 工作温度 | 11kW（含）以下：-10～50ºC | |
| 15kW（含）以上：-10～40ºC | ||
| 贮存温度 | -20～60ºC | |
| 湿度 | 95RH%以下（不得结露） | |
| 海拔高度 | 1000m以下 | |
